油烟机方案开发

1. 方案概述
本方案采用PMS160C (SOP‑14) 8 位 OTP 单片机，面向中式按键款油烟机控制板；AC220V/50Hz；风机三档（弱 / 中 / 强），风机额定输入功率 120‑180W；支持独立照明、延时关机（1‑9min 延时）；按键操作，LED 档位状态指示，满足家用油烟机基础控制需求，符合 GB4706.1 安全标准。

硬件关键参数
● 整机输入 AC220V 50Hz；风机异步电机功率：120‑180W；电机启动电容 4‑5μF/450VAC
● 继电器：风机档位继电器 8A/250VAC；照明继电器 3A/250VAC；线圈 DC12V；驱动 S8050；续流二极管 1N4148
● 电源模块：开关电源输出 DC12V（继电器、照明）；78L05 稳压输出 DC5V 供给 MCU 主控板
● 照明负载：LED 灯板 DC12V，功率≤3W
● 按键：轻触按键，内部上拉输入，软件消抖 20ms
● 延时关机：可设置 1‑9 分钟延时排风，延时结束全部输出切断

核心功能清单
● 风机三档控制：弱档、中档、强档继电器切换电机绕组
● 照明独立开关：不依赖风机状态可单独开关照明
● 延时关机：关机后风机继续运行 1‑9 分钟排出残余油烟，之后自动整机停机
● 用户按键：风速、照明、延时 / 取消
● 状态指示：LED 显示风机档位、照明状态
● 蜂鸣器按键反馈；看门狗死机复位；上电继电器禁止误输出

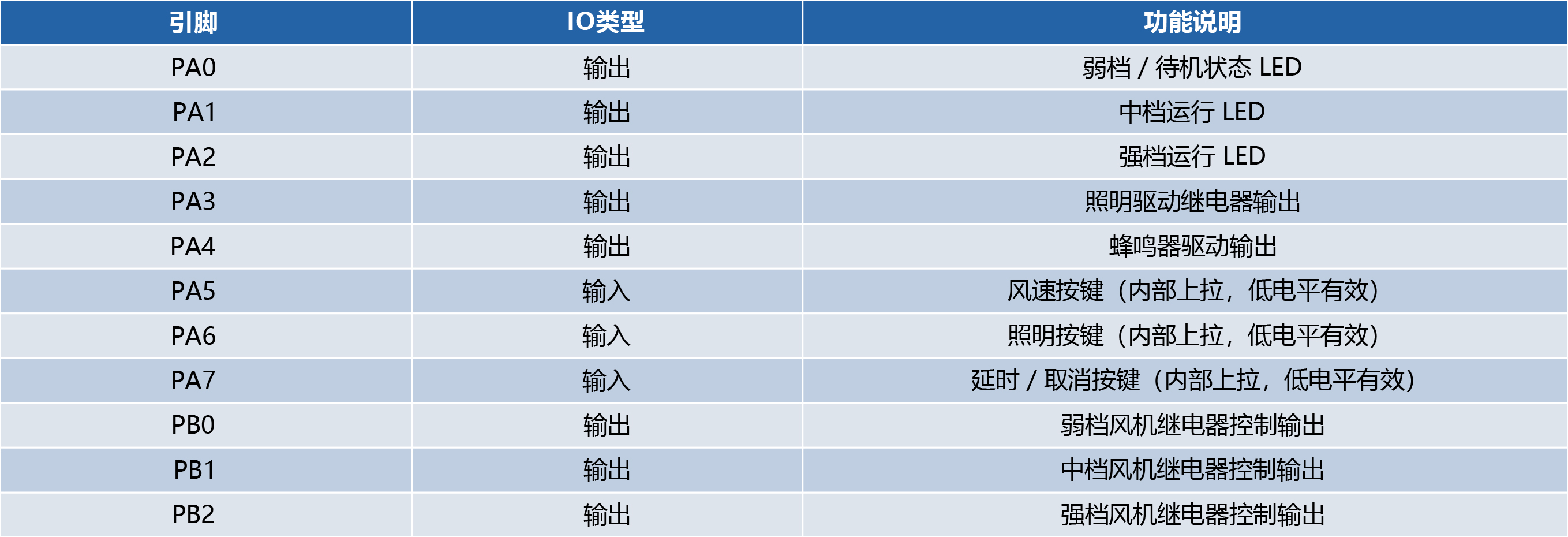

2. 引脚资源分配 PMS160C（SOP‑14）

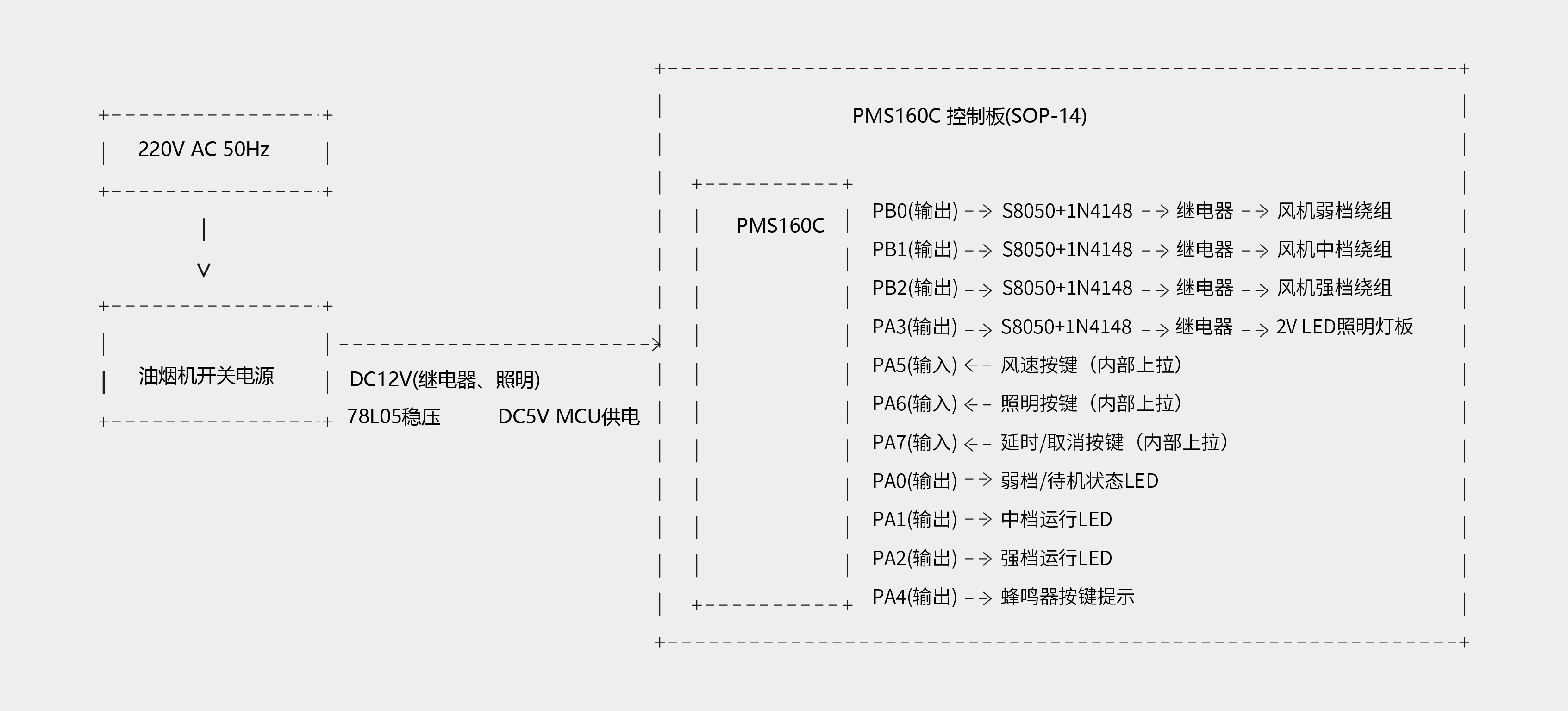

系统框图

3. 硬件设计详解
● 主控 PMS160C (SOP‑14)：SOP‑14 封装 IO 资源充足，多路输出驱动多组继电器；内置看门狗，适合油烟机强干扰厨房环境。
● 电源模块：油烟机开关电源输出 DC12V，供给继电器线圈与 LED 照明；经过 78L05 线性稳压输出 DC5V 给 MCU 主控逻辑供电，符合油烟机主板行业通用供电架构。
● 风机驱动电路：PB0/PB1/PB2 分别控制弱、中、强三档继电器；IO 引脚经 1k 电阻驱动 S8050 三极管；每个继电器线圈并联 1N4148 续流二极管；继电器触点控制油烟机异步电机不同绕组，电机回路配置 4‑5μF/450VAC 启动电容。
● 照明驱动电路：PA3 控制照明继电器，输出 DC12V 给到 LED 照明灯板，照明独立于风机工作状态。
● 按键与指示：PA5‑PA7 开启芯片内部上拉；轻触按键一端接 IO，一端 GND，软件消抖 20ms；PA0‑PA2 档位 LED；PA4 无源蜂鸣器，按键短促滴声反馈。

4. 软件主要逻辑简述
● 上电初始化：IO、看门狗初始化；全部继电器断开，待机状态，蜂鸣器短鸣一声。
● 风速按键循环切换：待机→弱档→中档→强档，同步更新档位 LED。
● 照明按键独立切换照明开关，不受风机状态影响。
● 延时按键开启延时关机，支持 1‑9 分钟排风延时；倒计时结束关闭风机与照明，回到待机。
● 看门狗防止厨房环境干扰造成死机；上电锁定继电器输出，避免风机误启动。
