650V高压启动+16.6V SiC直驱：CR5610CS让LED照明电源设计简单一半

随着LED灯带、LED工矿灯、LED路灯及高功率LED照明系统的快速普及，各国能效标准和电网谐波规范日趋严格。欧盟IEC 61000-3-2 Class C标准对照明设备的谐波电流提出了严苛要求，中国GB 17625.1也同步采纳了相关限值。高功率因数（PF）和低总谐波失真（THD）已成为高功率LED驱动电源设计的核心指标。

传统高PF低THD方案通常需要复杂的外部补偿电路、额外的线电压采样网络及多片分立器件，不仅大幅增加BOM成本，还带来PCB面积紧张、系统调试困难、可靠性降低等问题。面对日益紧凑的LED驱动电源设计空间，工程师对集成度更高、外围更简单的控制芯片需求迫切。

CR5610CS 产品概述

CR5610CS是成都启臣微电子（ChipRail）面向LED驱动和高PF电源应用推出的一款高性能恒压SiC控制器。该芯片将高压启动、高功率因数校正、低THD控制、准谐振（QR）工作模式及丰富的保护功能集成于SOP-8L紧凑封装中，通过智能数字算法实现高PF和低THD，大幅简化外部电路设计，为高功率LED灯带、LED照明系统提供高性价比的驱动方案。

核心优势一览

内置650V高压启动 省去COMP电容 线电压检测分压电阻内置 SiC-MOS直驱 PF>0.9、THD<15% QR工作模式最高130kHz 全方位保护功能。

面向LED驱动的核心特性

● 内置高压启动（650V）：HV引脚直接连接高压母线，省去外部启动电阻，降低系统待机功耗。两段式充电策略兼顾保护与快速启动。

● 高PF、低THD（PF>0.9, THD<15%）：智能数字算法产生恒定导通时间，结合QR工作模式，轻松满足IEC 61000-3-2 Class C谐波要求，无需外部补偿电路。

● SiC功率器件直驱：GATE驱动钳位电压16.6V，专 optimized for SiC MOSFET，充分发挥SiC器件高效率、低损耗优势，适配高功率LED照明系统。

● 自适应快速动态响应：轻载到重载OCP模式快速响应，重载到轻载最小频率模式，动态阈值根据输出纹波自适应调整，确保LED负载切换时输出稳定。

● 可编程最小工作频率：通过Rcs_fmin电阻设置275Hz~1000Hz最小工作频率，有效降低待机功耗，适配不同功率等级的LED驱动需求。

● 内置前沿消隐（LEB 420ns）：芯片内置420ns前沿消隐电路，有效消除开关尖峰干扰，免外接RC滤波，简化设计并提升电流检测精度。

芯片结构框图

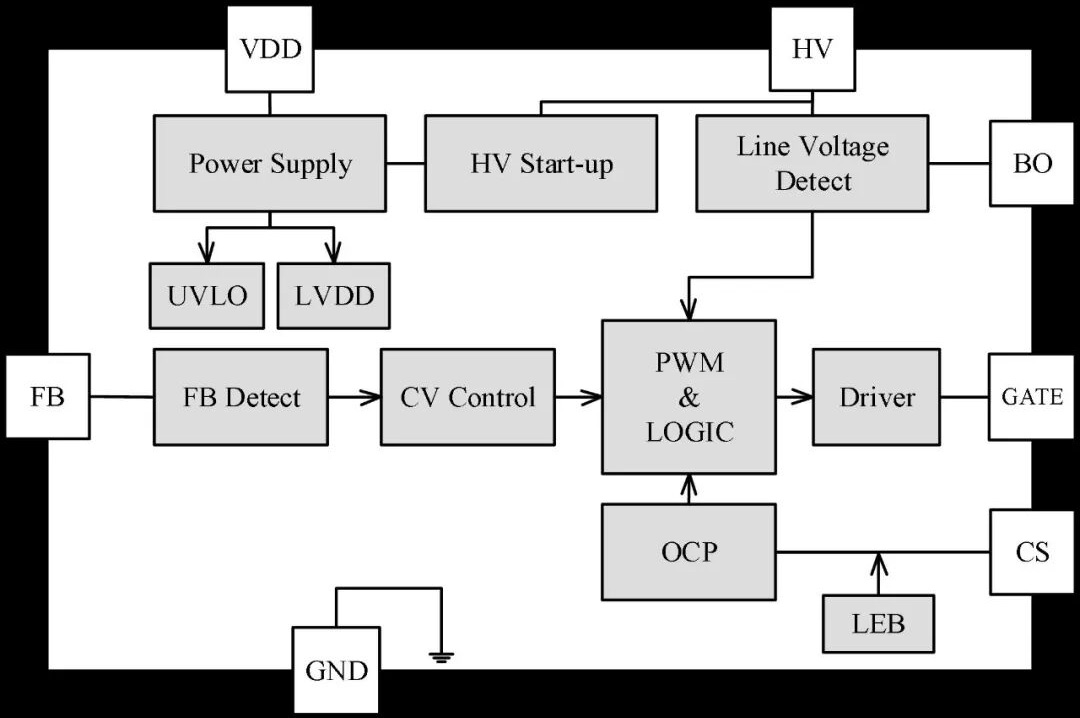

下图为CR5610CS的内部功能框图，展示了芯片内部各功能模块及引脚连接关系。可以看到，芯片集成了高压启动、线电压检测、FB检测、CV控制、PWM逻辑、OCP过流保护、LEB前沿消隐及驱动器等核心模块，通过智能数字算法协调工作，实现高PF、低THD恒压控制。

图1：CR5610CS芯片结构框图（来自CR5610CS数据手册V1.1）

框图解读：HV引脚同时实现高压启动和线电压检测功能；FB引脚检测辅助绕组电压实现恒压控制；CS引脚经LEB消隐后进入OCP实现逐周期限流；PWM&LOGIC模块综合FB、OCP和线电压信号生成驱动波形，经Driver驱动外部SiC功率器件。UVLO确保VDD欠压时芯片不工作，LVDD监测内部供电状态。

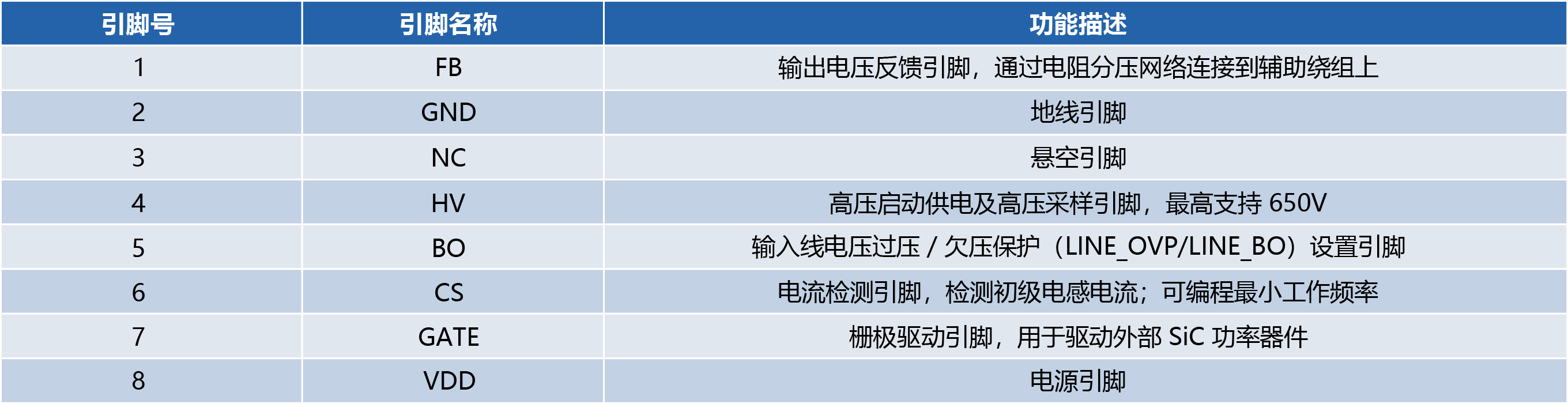

引脚定义与功能（SOP-8L）

典型应用电路

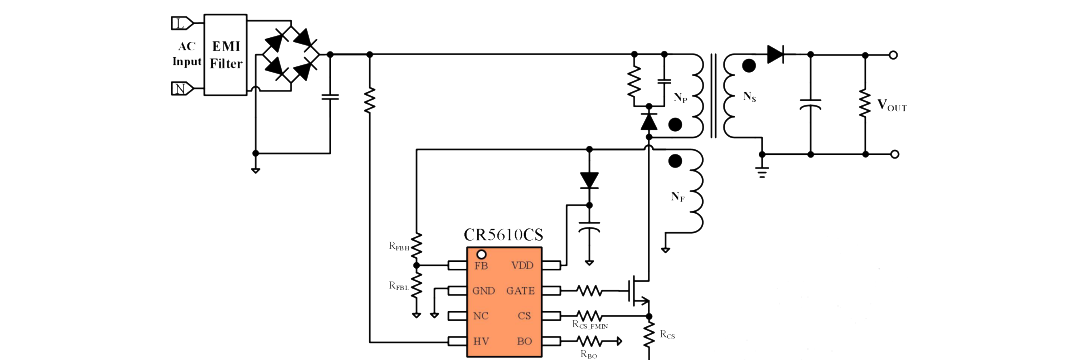

下图展示了CR5610CS的典型应用电路。系统采用反激式（Flyback）拓扑，AC输入经EMI滤波器和整流桥后，由CR5610CS控制SiC功率MOSFET进行开关变换。HV引脚直接连接整流后的高压母线实现快速启动；FB引脚通过辅助绕组分压电阻采样输出电压；CS引脚检测初级峰值电流；BO引脚设置输入欠压/过压保护阈值。

图2：CR5610CS典型应用电路（来自CR5610CS数据手册V1.1）

电路解读：该电路为单级PFC反激拓扑，输入整流滤波电容容值较小，整流后电压波形近似全波整流正弦波。由于固定导通时间控制，输入电流波形自然跟随输入电压波形，实现高功率因数。RCD钳位电路吸收漏感能量，保护功率器件。辅助绕组为VDD供电并经FB分压网络反馈输出电压，无需光耦即可实现恒压控制，进一步降低系统成本。

LED驱动电源参考设计

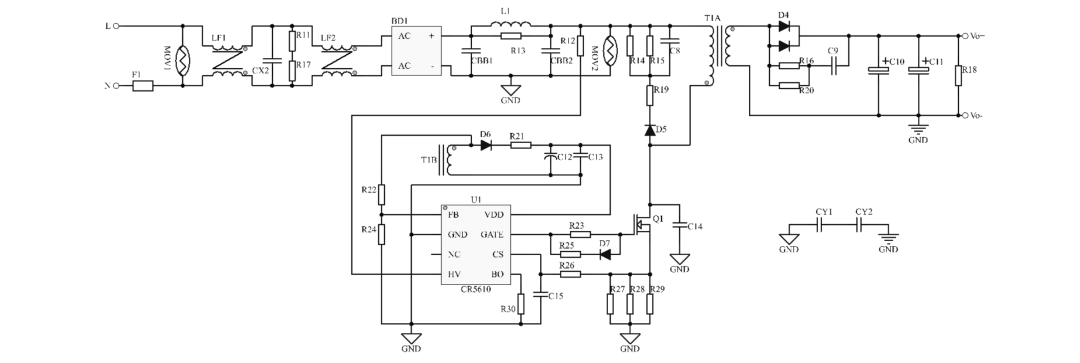

下图来自CR5610应用指导书，展示了基于CR5610CS的LED驱动电源完整参考设计。该电路覆盖了从AC输入EMI滤波、整流、功率变换到LED负载输出的完整信号链路，是高功率LED灯带、LED照明系统驱动设计的直接参考。

图3：LED驱动电源参考设计（来自CR5610应用指导书V1.0）

参考设计解读：该LED驱动方案采用隔离反激拓扑，具备完整的EMI滤波网络（共模电感+X电容+Y电容），满足LED照明系统对传导骚扰的严格要求。输入存储电容选取几十nF至几百nF，兼顾PFC值和EMI性能。变压器按临界导通模式（BCM）设计，在最小AC输入、最大负载状态下确定匝比和感量。输出端采用快恢复或肖特基整流二极管配合多级滤波电容，确保LED负载电流低纹波、无频闪。RCD钳位电路保护功率器件免受漏感尖峰损伤。

PCB Layout设计要点

● 初级大电流回路（Cin-T1-MOS-Rcs-GND）尽可能短，降低噪声耦合
● Cin电容-启动电阻-VDD电容环路为高压环路，需与其他低压走线保持间距
● 将Cin电容、辅助绕组和IC控制电路的接地引线分离，在Cin接地点汇合
● CS电阻接地应直接与Cin负极相连
● 次级绕组-输出二极管-输出电容回路面积尽可能小，降低EMI
● 输出二极管阴极端部保留较大铜箔面积利于散热

技术深度解析

1. 高压启动技术

CR5610CS内置650V高压启动电路，通过HV引脚直接连接整流后的高压母线对VDD电容充电。采用两段式策略：当VDD低于0.8V时，以500uA小电流充电，保护芯片；当VDD高于0.8V后，切换为1.3mA大电流快速充电，缩短启动时间。当VDD达到UVLO_OFF阈值（21.5V）后，HV启动电路自动关断，有效降低系统功耗。保护触发后，VDD自然下跌并经高压启动维持在16V（C版本），延时0.5秒后重启。

2. 高精度恒压控制

CR5610CS通过FB引脚外接分压电阻网络采样反激辅助绕组电压，反映输出电压变化。采样电压与芯片内部2.5V高精度基准电压比较形成闭环反馈控制，确保输出电压恒定。输出电压计算公式：

Vo = V_FB_REF * (R_UP + R_DOWN) / R_DOWN * (N_S / N_AUX) - V_D

其中V_FB_REF=2.5V，N_S为次级匝数，N_AUX为辅助绕组匝数，V_D为输出续流二极管压降。建议下偏电阻取1~10kOhm。

3. 高PF、低THD技术

CR5610CS采用智能数字算法产生恒定导通时间（Constant T_ON），使输入电流波形紧跟输入电压波形，从而实现高功率因数。结合准谐振（QR）工作模式，在保证效率的同时进一步降低谐波失真。与传统模拟方案相比，CR5610CS省去了外部COMP电容，线电压检测分压电阻内置，大幅简化外围电路设计，降低BOM成本和PCB面积。输入整流滤波电容容值较小（几十nF至几百nF），整流后电压近似全波整流正弦波，固定导通时间使初级电流自然与输入电压同相位。

4. 自适应快速动态响应

LED照明系统负载可能因调光、分段切换等场景发生突变。CR5610CS的自适应动态响应机制：轻载转重载时，芯片进入OCP模式以最大输出能力快速响应，减小输出电压跌落；重载转轻载时，芯片切换至最小频率模式，避免输出过冲。动态阈值V_FB_H和V_FB_L根据输出纹波自适应调整，针对不同输出电容自动选择最优动态阈值，兼顾动态性能和稳定性。

5. CS电流检测与前沿消隐

CR5610CS通过CS引脚外接采样电阻Rcs检测原边峰值电流，最大电压阈值1.1V。芯片内置420ns前沿消隐电路（LEB），在功率管开通后420ns内屏蔽CS信号，有效消除开关尖峰引起的误触发。低功率应用中，若导通尖峰宽度小于CS额定值且负尖峰不超过-0.3V，可不采用外置RC滤波器。高功率LED驱动应用中建议采用合适RC滤波器（R*C<300ns原则），避免CS引脚受损。

6. 完善的保护功能

CR5610CS集成了全方位保护机制，确保芯片和系统在各种异常工况下安全可靠运行：

总结

CR5610CS是成都启臣微电子（ChipRail）面向高功率LED照明系统推出的一款高性能恒压SiC控制器。该芯片将高压启动、高功率因数校正、低THD控制、准谐振工作模式及全面的保护功能集于一体，以SOP-8L的紧凑封装实现了卓越的系统级性能。

凭借智能数字算法实现的高PF低THD特性，CR5610CS免去了传统方案中复杂的外部补偿电路和COMP电容，显著降低了BOM成本和设计难度。两段式高压启动、自适应动态响应、内置LEB前沿消隐等创新设计，进一步提升了系统的启动速度、动态性能和可靠性。SiC功率器件直驱能力充分发挥了SiC MOSFET的高效率优势，特别适合高功率LED灯带、LED工矿灯、LED路灯等对能效和可靠性要求严苛的应用场景。

CR5610CS广泛适用于LED照明驱动、高功率LED灯带系统、LED路灯/工矿灯驱动、中小功率开关电源等对功率因数和谐波失真有严格要求的应用场景，是工程师实现高能效、高可靠性、低成本LED驱动电源设计的理想选择。
