遥控飞机方案开发

1. 方案概述
本方案PMS140A (SOP‑16) 8 位 OTP 单片机实现小型入门级固定翼遥控飞机接收控制板；适配 1S 锂电池 3.7V（满电 4.2V）空心杯电机航模；接收 PPM 遥控信号，实现双电机差速转向、两路标准舵机输出、电压检测、失控保护、遥控器绑定功能。适合玩具级固定翼航模。

硬件关键参数
● 供电输入：1S 锂电池 3.0‑4.2V；BEC 稳压输出 5V 给舵机；MCU 逻辑供电 3.3V（LDO ME6211‑3.3V）
● 电机：两路空心杯电机，单路最大持续电流 2.2A；H 桥驱动芯片 AO4612；PWM 调速频率 2kHz
● 舵机输出：标准 50Hz 舵机 PWM，脉宽 1000‑2000μs，对应舵机 0‑120° 偏转；支持 5g 微型模拟舵机
● 遥控信号：PPM 信号输入，5V 电平，周期 20ms；支持 4 通道遥控信号解析
● 电压检测：电阻分压采集锂电池电压，低压告警阈值 3.45V
● 保护逻辑：信号丢失＞800ms 进入失控保护，电机全部停转

核心功能清单
● 双路电机 PWM 调速，差速实现转向
● 两路舵机 PWM 输出，分别控制升降舵、方向舵
● PPM 遥控信号解码，解析油门、方向、升降通道
● 按键绑定：接收机与遥控器配对绑定
● 电池电压检测：低压 LED 闪烁 + 蜂鸣告警
● 失控保护：遥控信号丢失超时，关闭电机输出
● 状态指示 LED，蜂鸣器提示音（绑定成功音、低压告警）

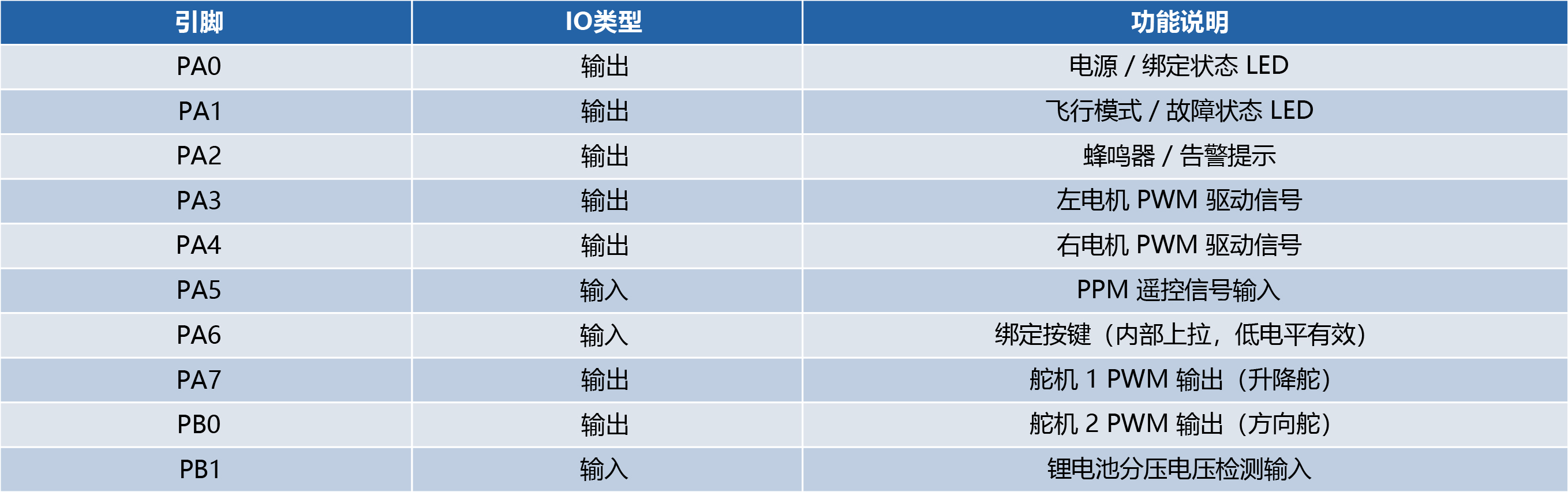

2. 引脚资源分配 PMS140A（SOP‑16）

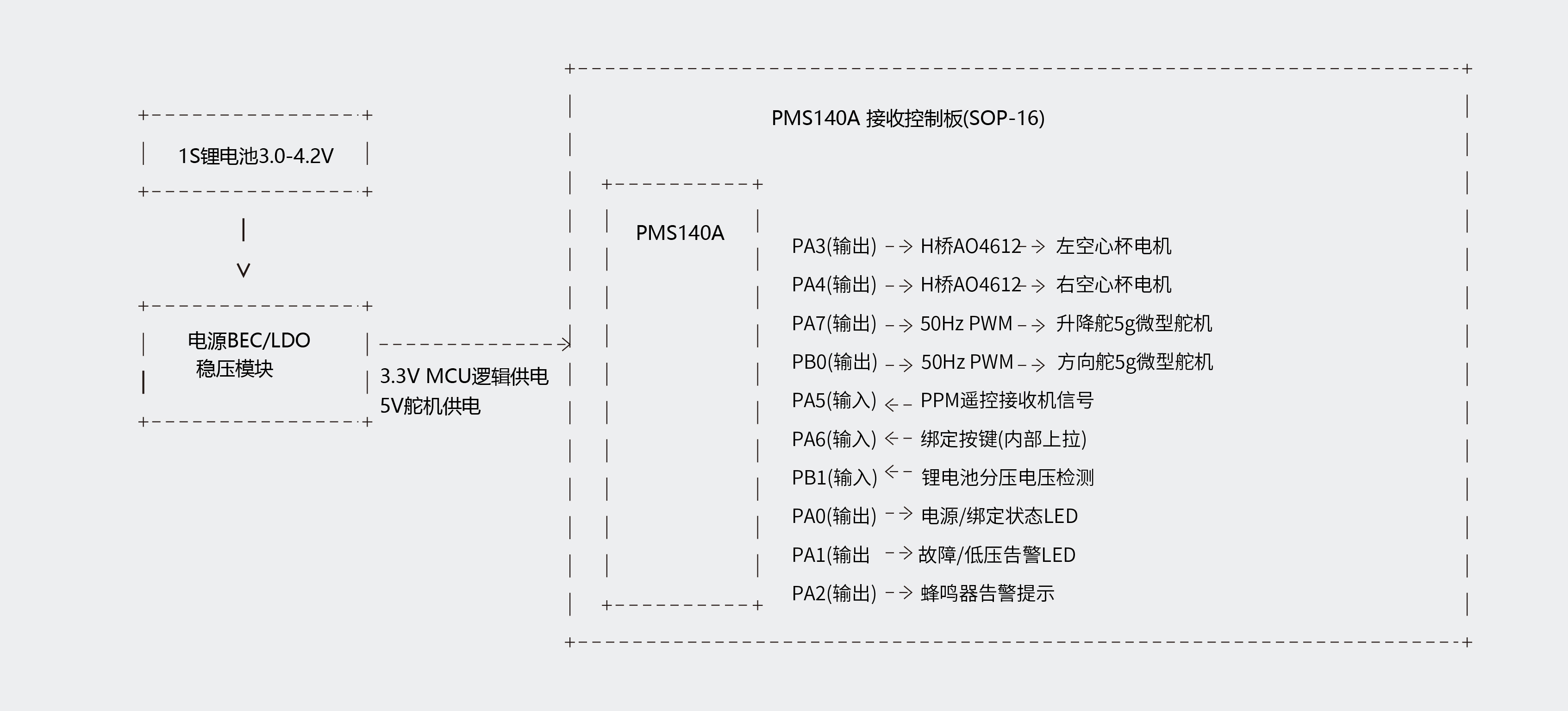

系统框图

3. 硬件设计详解
● 主控 PMS140A (SOP‑16)：IO 资源充足，内置多路硬件定时器，生成硬件 PWM，降低 CPU 占用；工作电压 2.2‑5.5V。
● 电源模块：1S 锂电池输入，LDO 输出 3.3V 供给 MCU；BEC 输出 5V 给舵机供电；增加大容量滤波电容抑制电机大电流启停带来电压跌落。
● 电机驱动电路：PA3、PA4 输出 2kHz PWM 信号给到 AO4612 H 桥芯片，驱动空心杯电机；H 桥电源直接由锂电池供电；电机增加 RC 吸收回路抑制反向尖峰。
● 舵机输出：PA7、PB0 输出标准 50Hz 舵机 PWM，脉宽 1000‑2000μs；舵机电源独立 BEC 5V，不与 MCU 逻辑共电源，防止舵机大电流扰动主控逻辑。
● 遥控与电压采样：PA5 接收 PPM 脉冲信号，定时器捕获脉冲宽度解析通道数据；PB1 外接电阻分压网络采集锂电池电压。
● 按键指示：PA6 绑定按键；PA0/PA1 状态 LED，PA2 无源蜂鸣器。


4. 软件主要逻辑简述
● 上电初始化：IO、定时器初始化；电机、舵机输出关闭；待机 LED 点亮。
● PPM 信号解码：定时器捕获脉冲，解析油门、方向、升降通道。
● 差速电机控制：根据遥控通道换算两路电机 PWM 占空比，实现前进与转向。
● 舵机输出：输出对应脉宽控制升降舵、方向舵偏转角度。
● 绑定流程：长按绑定按键进入配对模式，配对成功蜂鸣提示，LED 常亮。
● 低压告警：电池电压低于 3.45V 触发 LED 闪烁 + 蜂鸣间歇告警。
● 失控保护：PPM 信号丢失＞800ms，直接关闭两路电机输出，舵机保持中立位置。
