高集成、高性能、超经济 — OC5820，为您的小家电显示与LED照明方案注入芯动力

1. 执行摘要

在当前竞争激烈的消费电子市场，尤其是小家电、智能家居和便携设备领域，产品差异化与成本控制是制胜关键。欧创芯OC5820 是一款专为LED驱动而优化的降压恒流驱动器，以其极高的集成度、卓越的性能和极具竞争力的成本，为工程师提供了实现稳定、高效、丰富LED效果的理想解决方案。本报告将详细展示OC5820如何帮助客户简化设计、降低BOM成本并提升产品品质。

2. 市场痛点分析

在LED指示、背光及简易照明应用中，工程师常面临以下挑战：

● 方案复杂：传统的分立元件方案需要多个三极管、电阻、电容，占用大量PCB空间，调试困难，一致性差。

● 成本压力：使用通用的DC-DC芯片虽性能好，但成本过高，且需要外部分流电阻进行恒流，无法在极致成本应用中胜出。

● 性能不足：简单的阻容限流方案，其亮度会随输入电压波动而显著变化，用户体验不佳。

● 功能单一：难以实现复杂的调光功能（如PWM调光），无法满足产品多样化的灯光需求。

● 可靠性担忧：分立元件方案在过压、过流、过热等异常情况下保护不足，影响产品寿命和口碑。

3. 解决方案：OC5820芯片介绍

OC5820是一款内置100V/1.5A功率MOS的高压降压型LED恒流驱动器。它专为驱动一颗或多颗串联的LED而优化，能以最简的外围电路实现高效、稳定的恒流输出。

3.1 核心特性一览

● 宽输入电压范围： 5V ~ 100V，轻松适应12V、24V、48V等常见系统电源。

● 高输出电流： 内置1.5A开关，支持高达1.2A的连续输出电流，可驱动多颗大功率LED。

● 高集成度：

   ※ 内置 100V/1.5A NMOS Power Switch                                                               ※ 内置 高压启动电路

   ※ 内置 环路补偿                                                                                                    ※ 极少外围元件： 仅需6个外围元件（电感、二极管、电阻、电容）即可工作

● 精准恒流：

   ※ 输出电流可通过外部采样电阻（Rcs）精确设定，范围从几十mA到超过1A。  ※ 电流精度高达 ±5%，确保LED亮度一致。

● 强大的调光功能：

   ※ 支持 模拟调光(ADIM)：通过改变DIM引脚电压线性调节电流。

   ※ 支持 PWM调光(PDIM)：通过向DIM引脚输入PWM信号，实现高达10000:1的高对比度调光，无频闪。

● 全面的保护机制：

   ※ 欠压锁定（UVLO）                                                                                           ※ 逐周期限流

   ※ 过温保护（OTP）

3.2 典型应用电路图

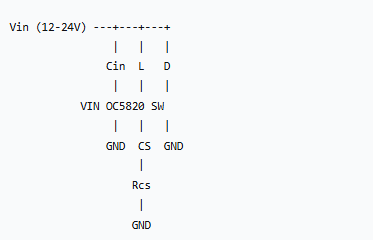

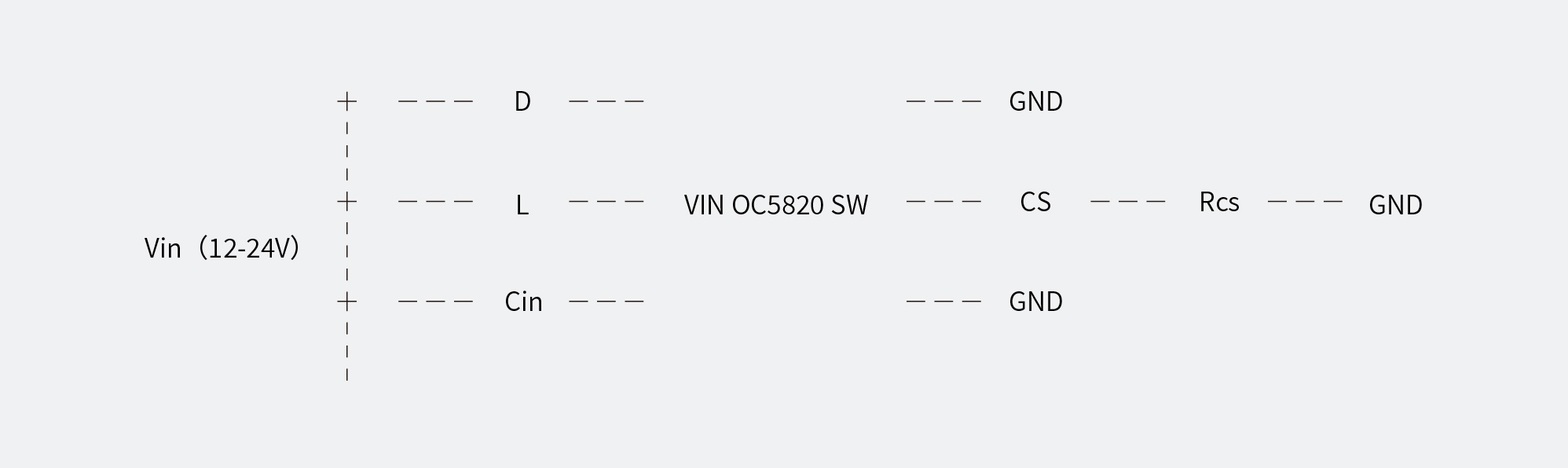

示意图，展示OC5820最简应用

● Cin： 输入电容

● L： 功率电感

● D： 续流二极管

● Rcs： 电流采样电阻

如图所示，整个BOM极其简洁，极大地降低了采购和生产的复杂性。

4. 核心优势与价值主张

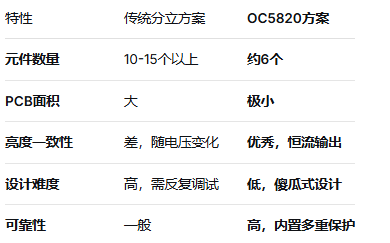

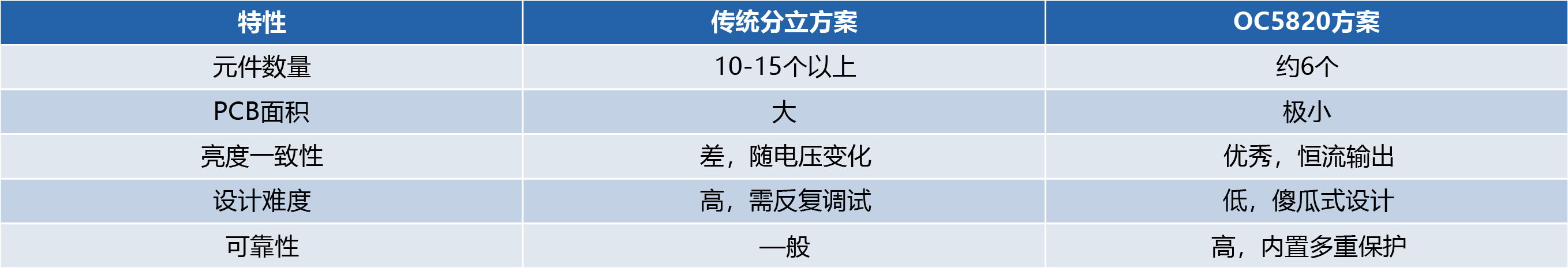

4.1 对比传统分立方案

价值： 大幅降低研发周期和生产复杂度，提升产品一致性和可靠性。

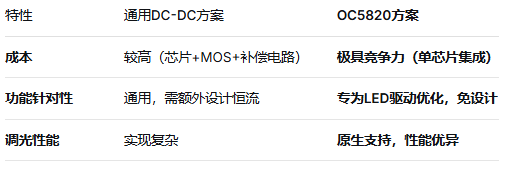

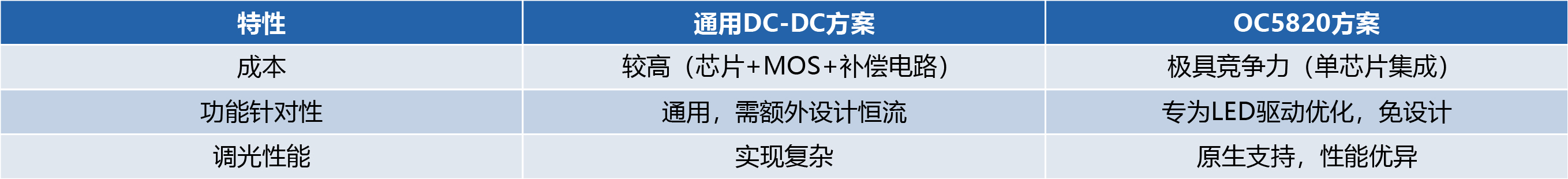

4.2 对比通用DC-DC方案

价值： 在满足性能要求的前提下，实现显著的BOM成本优化。

4.3 综合价值主张

● “降本增效”的利器： 用接近分立方案的成本，实现接近专业驱动芯片的性能。

● 产品差异化的推手： 轻松实现呼吸灯、多级亮度调节等高端灯光效果，提升产品档次。

● 工程师的“安心之选”： 内置完善的保护功能，降低售后故障率，提升品牌美誉度。

5. 目标应用场景

OC5820凭借其灵活性和高性价比，可广泛应用于以下领域：

● 小家电显示/指示：

   ※ 电饭煲、空气炸锅、破壁机的面板背光与状态指示。                                            ※ 智能音箱的环形呼吸灯。

● LED照明：

   ※ 汽车照明： 日行灯、转向灯、刹车灯（适应汽车电池电压波动）                          ※ 电动自行车/摩托车灯。

   ※ 低压景观照明、橱柜灯。

● 工业控制：

   ※ 工控设备、PLC的高亮报警指示灯。

● 消费电子：

   ※ RGB灯带的恒流驱动段。
