美容仪方案开发

1. 方案概述

本方案利用PMS152G作为主控制器，实现一个多功能的微电流/EMS美容仪。其核心功能是通过产生不同频率、波形和强度的低压脉冲，作用于皮肤和肌肉，达到清洁、促进吸收、紧致等宣称效果。

核心功能：

• 多模式输出：至少3种预设模式（如清洁、导入、提拉）。

• 强度调节：多档强度可调，适应不同用户敏感度。

• 定时功能：每种模式有固定工作时间，时间到自动停止并提示。

• LED指示：清晰显示当前模式、强度和工作状态。

• 按键控制：简单的模式切换和强度调节。

• 安全保护：输出电流限制，防止过敏或不适。

2. 系统框图与资源分配

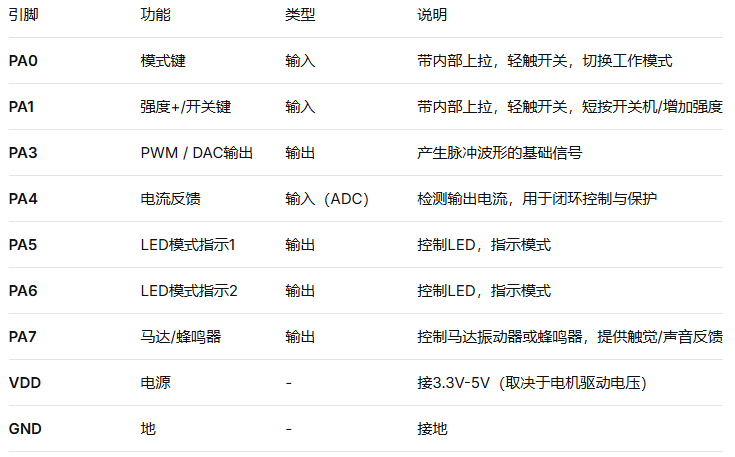

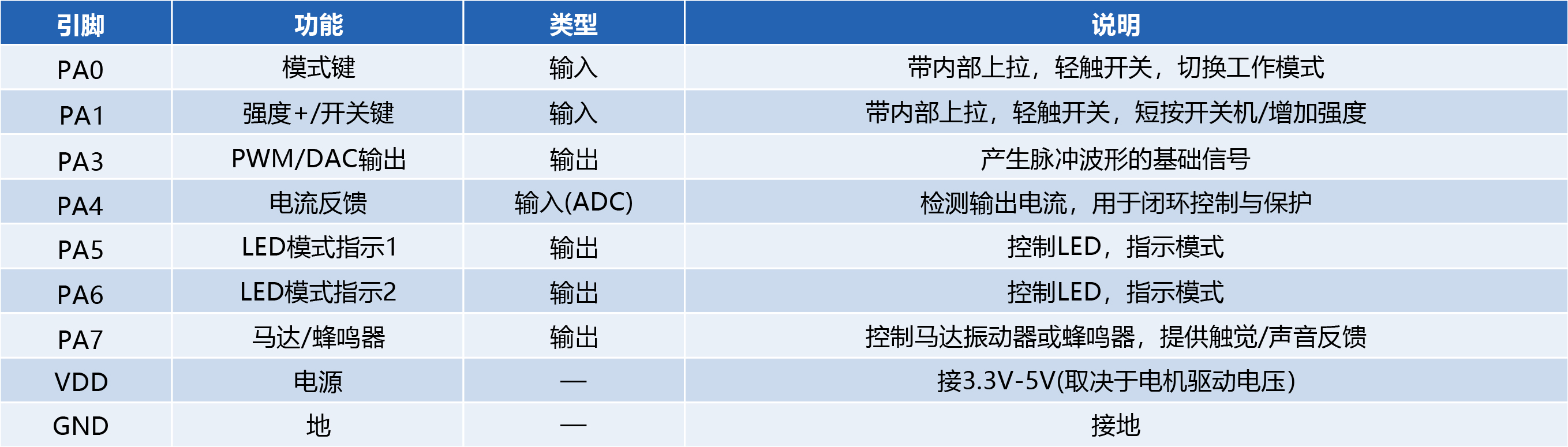

PMS152G (SOP-8) 引脚资源分配：

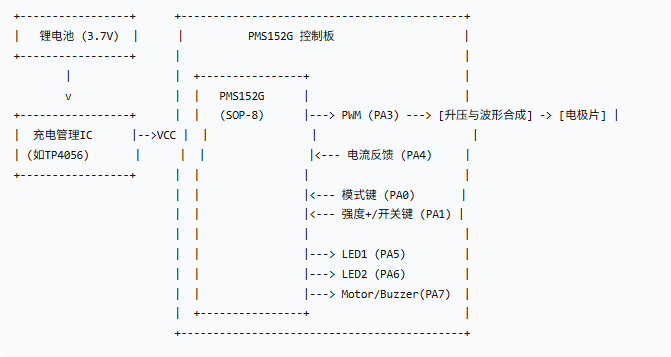

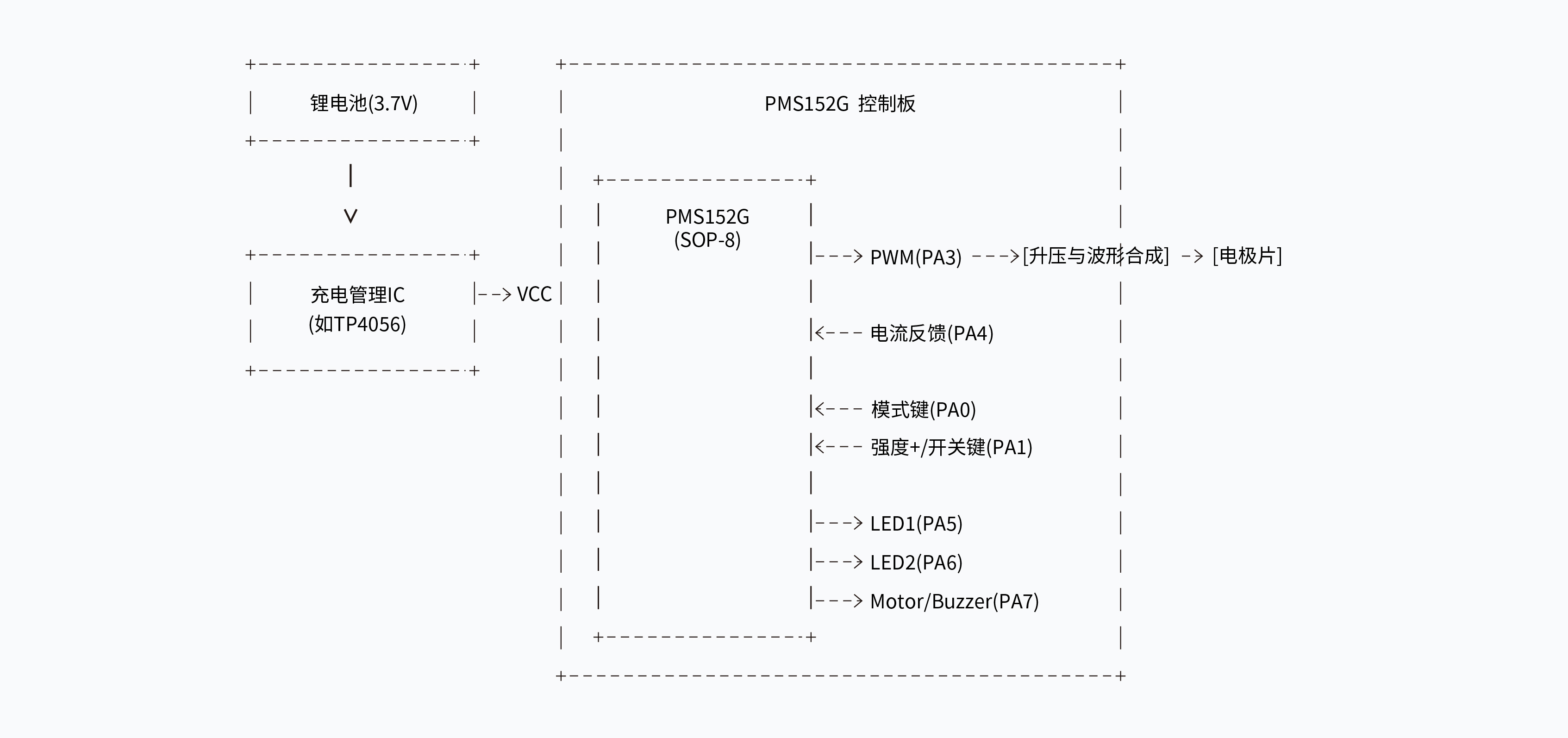

系统框图：

3. 硬件设计详解

a. 主控芯片：PMS152G (SOP-8)

• 充分利用其I/O和PWM功能，实现复杂的波形控制和用户交互。

b. 脉冲产生与输出电路（核心）

这是方案中最关键的部分，通常采用两级结构：

1. 升压电路：

◦ 由于皮肤阻抗较高，需要较高的电压（例如12V-24V）来产生有效的微电流。需要一个基于电感的Boost升压电路，将电池电压升至所需电压。这部分可以使用一个简单的升压IC（如XL6001）实现。

2. 波形合成与恒流控制：

◦ MCU的PA3引脚输出PWM信号。通过改变PWM的频率和占空比，来定义脉冲的频率和强度。

◦ PWM信号经过RC滤波，可以转换成模拟电压，然后通过一个运放或晶体管电路来控制最终的输出级。

◦ 输出级：通常是一个基于运放或三极管的恒流源电路，确保流过皮肤的电流是稳定和安全的，不受皮肤接触电阻变化的影响。PA4引脚通过检测一个串联在回路中的小电阻（如1kΩ）上的电压，来实时监控输出电流，实现闭环控制和过流保护。

c. 用户接口

• 双按键设计：

◦ PA1 (SW+)： 开关键 & 强度+键。在关机状态下短按开机；在开机状态下短按增加强度。

◦ PA0 (SW_Mode)： 模式键。在开机状态下短按循环切换模式（清洁 -> 导入 -> 提拉 -> ...）。

• LED指示：

◦ 使用PA5和PA6驱动两个LED，通过不同的组合来指示模式和强度。

◦ 示例：

■ 模式1 (清洁)： PA5慢闪

■ 模式2 (导入)： PA6慢闪

■ 模式3 (提拉)： PA5和PA6交替闪

■ 强度1： 亮1颗灯

■ 强度2： 亮2颗灯

■ 强度3： 两颗灯快闪

• 触觉/声音反馈：

◦ PA7可以驱动一个小的振动马达（需加驱动三极管）或一个蜂鸣器。在按键按下、模式切换、定时结束时提供反馈。
