风扇方案开发

1. 方案概述

本方案采用PMS132B (SOP14) 8 位 OTP 单片机，开发 AC220V 50Hz 经济型落地扇控制板；支持三档风速、摇头、0.54H 定时、按键蜂鸣反馈，满足家用风扇常规功能。主控内置硬件 PWM、比较器、看门狗，IO 资源充足，可扩展简易数码管显示；整机工作功耗≤1.8W，在保证 EMC 与可靠性前提下压低 BOM 成本，符合小家电 GB4706.1 安全规范。

硬件关键参数

● 整机输入：AC220V/50Hz；风机电机：220V 交流电机，功率 4560W；摇头电机 AC220V，35W

● 继电器规格：5A/250VAC，线圈 DC12V；驱动三极管 S8050；续流二极管 1N4148

● 供电：ACDC 降压电源芯片 OB2358，输出 DC5V 给 MCU；DC12V 给继电器线圈

● 按键：轻触按键，MCU 内部上拉输入，软件消抖 15ms

● 显示：LED 指示灯 / 12 位数码管扫描显示定时时长

核心功能清单

● 风速控制：三档风速（弱 / 中 / 强）继电器切换电机绕组实现档位

● 摇头控制：独立继电器驱动摇头摆头电机

● 定时关机：循环档位 0.5H/1H/2H/4H / 取消；计时精度 ±1min

● 用户操作按键：风速、摇头、定时 / 取消

● 状态指示：LED 档位灯、定时状态灯；蜂鸣器按键短音反馈

● 保护逻辑：上电继电器禁止误输出；看门狗死机复位；按键抖动过滤

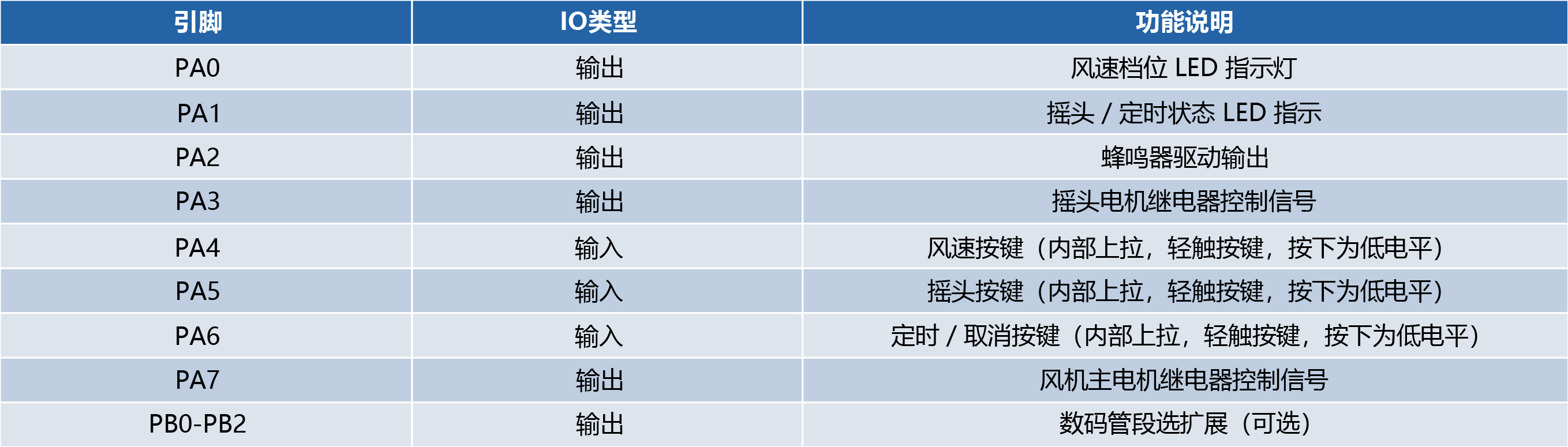

2. 引脚资源分配 PMS132B（SOP14）

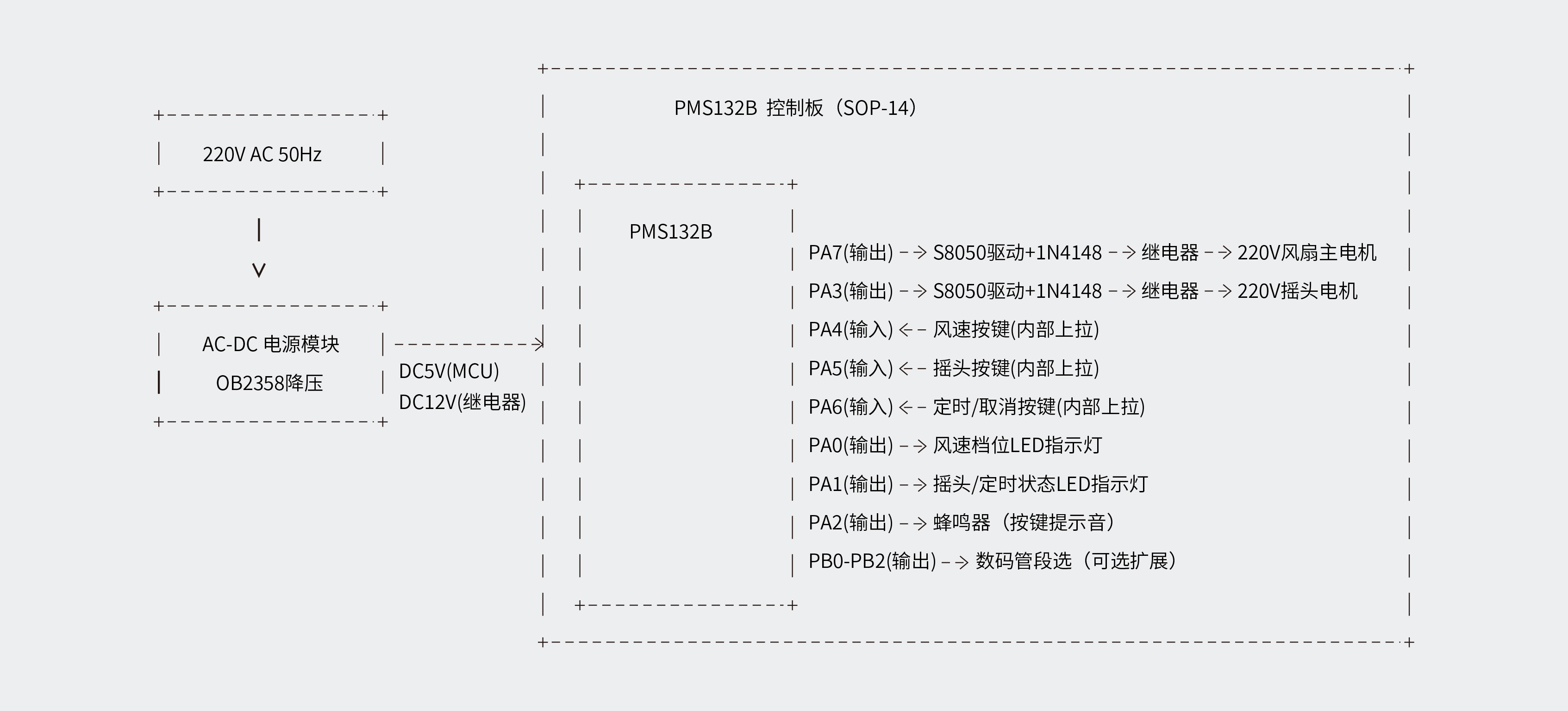

系统框图

3. 硬件设计详解
①.主控 PMS132B (SOP14)：2K OTP ROM，128Byte SRAM；内置比较器、看门狗、硬件乘法器；工作电压 2.25.5V，工作温度40~85℃，小家电通用 8 位 MCU。
②.电源模块：OB2358 隔离 ACDC 方案，输入 AC220V；双输出 DC5V（MCU 逻辑）、DC12V（继电器线圈）；增加高压滤波电容，抑制电机启停带来的电源纹波。
③.电机继电器驱动电路：IO 输出经 1k 限流电阻驱动 S8050 NPN 三极管；继电器线圈并联 1N4148 续流二极管吸收反向电动势，避免高压回灌损坏 MCU；继电器触点直接控制 AC220V 交流电机。
④.按键电路：PA4PA6 开启芯片内部上拉；轻触按键一端接 IO 引脚，一端 GND；软件消抖时间 15ms，过滤机械抖动。
⑤.显示方案：

● 方案 1（低成本）：独立 LED 指示档位与摇头、定时状态；PA2 驱动无源蜂鸣器，按键触发 8ms 短促提示音。

● 方案 2：PB0PB2 做段选，PA3 做位选，扫描驱动 12 位数码管，显示定时剩余时间。

4. 软件主要逻辑简述

● 上电初始化：IO、看门狗、定时器初始化；全部继电器断开，待机状态，蜂鸣器短鸣一次。

● 风速按键循环切换：待机→弱档→中档→强档；同步更新 LED 状态。

● 摇头按键：切换摇头开启 / 关闭。

● 定时按键循环切换 0.5H1H2H4H取消；定时时间到，关闭全部电机输出回到待机。

● 看门狗周期 1.6s，程序跑飞自动复位；上电瞬间锁定继电器输出，防止电机误启动。
